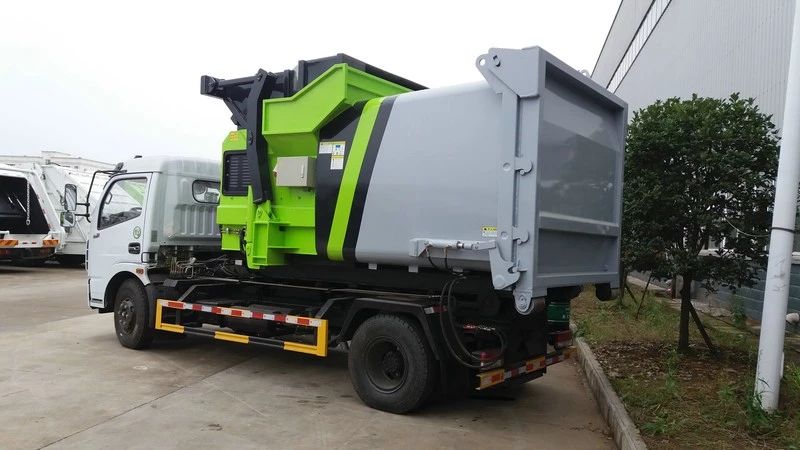

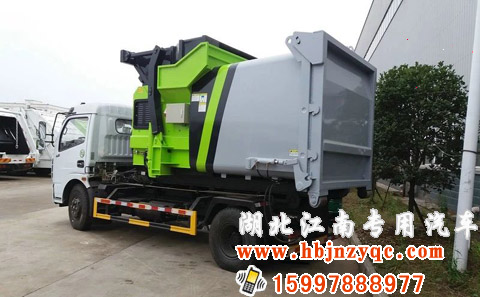

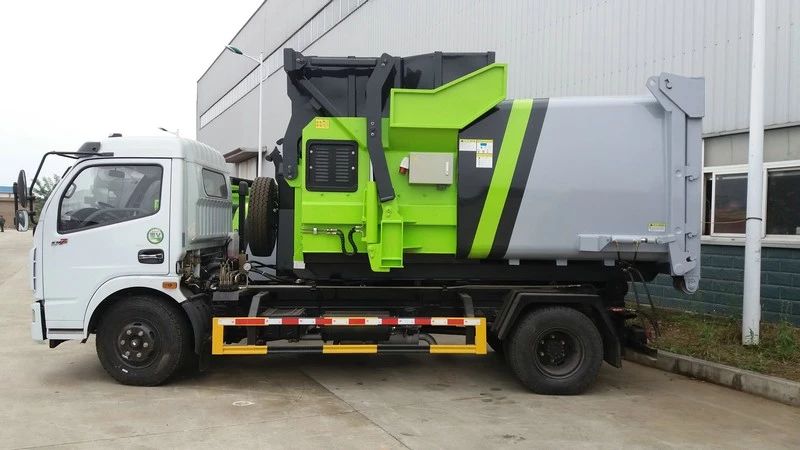

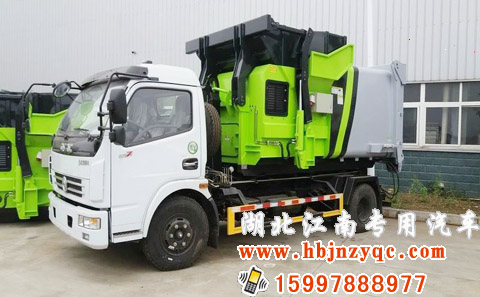

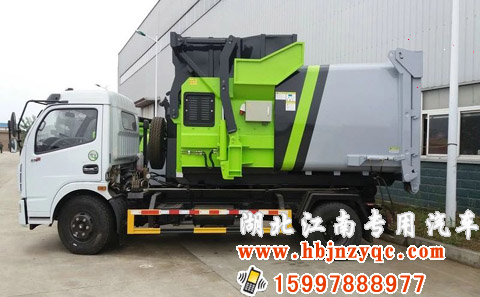

| 東風大多利卡8立方鉤臂式垃圾車|車廂可卸式垃圾車 產品主要技術資料 | |||
| 產品名稱： | 東風大多利卡8立方鉤臂式垃圾車|車廂可卸式垃圾車 | 外型尺寸： | 6200×2100×2500 |
| 底盤型號： | EQ1080SJ8BDC | 貨廂尺寸： | ×× |
| 前排乘客： | 3 | 額定載客(人)： |
|
| 總 質 量 ： (kg) | 8275 | 接近/離去角(° ) | 20/14 |
| 額定質量： (kg) | 4200 | 前懸/后懸： | 1130/1270,1150/1250 |
| 整備質量：(kg) | 3880 | 最高車速(km/h)： | 103 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 整車說明： | 隨底盤選裝駕駛室。側防護采用冷彎型鋼/Q235-A,焊接連接。后防護采用冷彎型鋼/Q235-A,焊接連接。后防護截面高度尺寸250mm, 截面寬度尺寸50mm,下邊緣離地高度520mm。ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司。僅采用CY4SK251,YC4FA130-50,ISF3.8s5141發動機。 | ||
| 東風大多利卡8立方鉤臂式垃圾車|車廂可卸式垃圾車 底盤參數 | |||
| 底盤型號： | EQ1080SJ8BDC | 燃油種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1740 |
| 軸 距： | 3800,3308,4100 | 后 輪 距： | 1610,1586 |
| 輪 胎 數： | 6 | 輪胎規格： | 7.50R16 |
| 東風大多利卡8立方鉤臂式垃圾車|車廂可卸式垃圾車 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
CY4SK251 YC4FA130-50 ISF3.8s5141 ZD30D15-5N 4DX23-140E5 YN38CRE1 YC4Y22-15050 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 北京福田康明斯發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 |
3856 2982 3760 2953 3857 3760 2169 |
115 95 105 110 105 95 110 |
性能能描述：
1、該車的特點是一車能配多個垃圾箱，能實現一車與多個垃圾箱聯合循環作業運輸，充分提高了車輛的運輸能力。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載，然后將箱體從地面上平穩提升到車輛上，通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。該車型與全封閉壓縮垃圾站配套使用，杜絕了二次污染，具有很好的環保性。
2、工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥，可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。

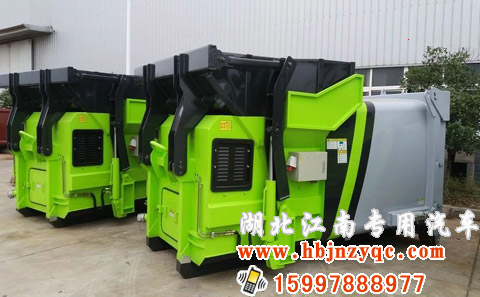

3、上裝結構：主要由拉臂鉤總成、液壓系統、液壓鎖緊總成、電液操作系統組成。液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用國內知名品牌;操作系統組成。操作系統有兩套系統，其中駕駛室外一套手動操作。駕駛室內一套電控操作系統。
4、裝卸廂體操作方式：
從地面提起垃圾箱
（1）將車輛停放至箱體正前方約３米處。
（2）打開取力器。駕駛室內操作按鈕控制取力器開關。
（3）將液壓箱體鎖緊裝置，通過操作手柄推至收回位置。
（4）翻轉舉升臂，使得拉鉤可以插入到箱體吊環下方。
（5）將車輛慢慢向后倒車（直到拉鉤與箱體吊環相連接），如有必要，可以對拉鉤高度進行調節使其處于最佳位置。
（6）通過操控舉升臂上下來提起箱體。精確操控多路閥以確保該動作盡可能平穩。當舉升臂架到達水平位置后，即箱體平穩落到副車架上后,操作手柄回到中位,停止操作。
（7）啟動液壓箱體鎖緊裝置。將箱體與底架可靠鎖止。
（8）關閉取力器。
將垃圾箱從車上放下
（1）將車輛停放至箱體放置區域的正前方。
（2）打開取力器。駕駛室內操作按鈕控制取力器開關;
（3）啟動液壓箱體鎖緊裝置。將箱體與底架徹底分離;
（4）通過操控舉升臂上下運動來落下箱體。精確操控多路閥以確保該動作盡可能平穩。對于不帶滾輪的箱體，請保持車輛處于非制動狀態，以使得箱體能將車輛向前推。
（5）當箱體底部快要接觸地面時，請降低落箱速度。此時拉鉤應自動釋放箱體。
（6）將車輛向前行駛一段很短的距離，時拉鉤完全脫離箱體．
（7）將舉升臂回位，直到系統閉合。
（8）關閉取力器。
舉升垃圾箱卸料
（1）將車輛停放至箱體翻轉區域的正前方。
（2）打開取力器。駕駛室內操作按鈕控制取力器開關;
（3）請檢查并確保拉臂鉤已向前滑動到極限位置，以確保舉升臂與舉升架完全結合。
（4）啟動液壓箱體鎖緊裝置，將箱體與底架可靠鎖止。
（5）將箱體舉升到必要高度。一旦達到最大舉升角度，用于控制舉升的卸荷閥會自動打開。
（6）在舉升完成后，操縱系統落回，直到系統閉合。
（7）關閉取力器。
網站首頁 - 企業概況 - 新聞中心 - 產品中心 - 銷售網絡 - 客戶留言 - 聯系我們
電子郵件：1635911075@qq.com 銷售熱線：15997888977 座機電話：0722-3230388
公司QQ商務掃描進入端口 公司商務微信掃描進入端口 公司網站掃描進入端口
鄂公網安備 42130202000635號
CSC5070ZXX5型勾臂式垃圾車
CSC5041ZXX5型勾臂式垃圾車

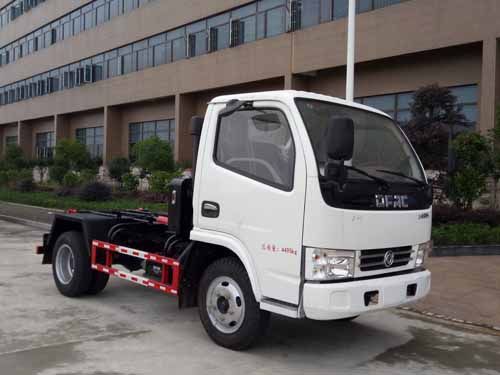

CSC5042ZXX5型勾臂式垃圾車

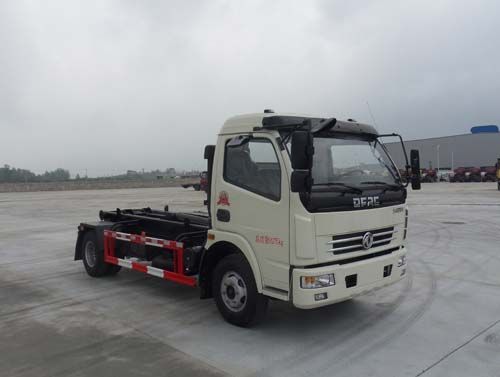

CSC5082ZXX5型勾臂式垃圾車
